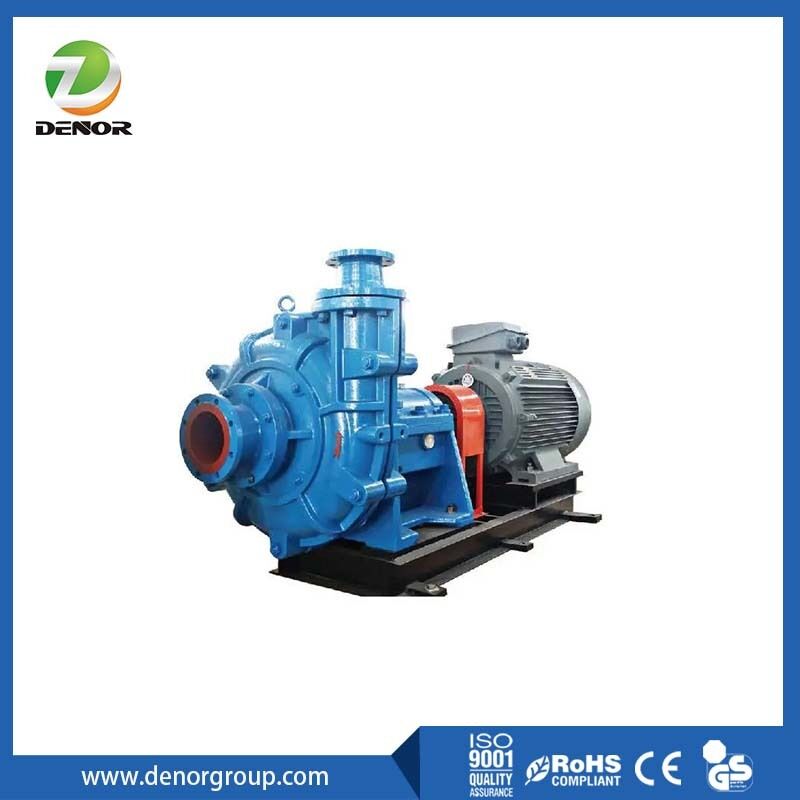

Bomba de lodo horizontal ZJ

A Bomba de lodo horizontal ZJ é uma bomba anti-abrasão, pertencente a bombas de lodo centrífugas axiais, autoaspirantes, de estágio único e sucção única. As peças de passagem desta série de bombas são feitas de ferro fundido de liga de alta dureza, que possui alta resistência à abrasão, resistência à corrosão e resistência ao impacto, prolongando assim a vida útil da bomba. A bomba é dividida em tipo horizontal (série ZJ) e tipo vertical (série ZJL) de acordo com sua estrutura. As bombas horizontais são divididas em várias especificações de acordo com o diâmetro de saída: 350 mm, 300 mm, 250 mm, 200 mm, 150 mm, 100 mm, 80 mm, 65 mm, 50 mm, 40 mm, etc.; cada tamanho de bomba tem diferentes diâmetros de impulsor para escolher de acordo com diferentes elevações.

A Bomba de lodo horizontal ZJ é adequada para indústrias como mineração, usinas de energia, dragagem, metalurgia, produtos químicos, materiais de construção e petróleo. É usada principalmente para transportar lodos abrasivos contendo partículas sólidas, como processamento de concentrados e rejeitos em usinas de processamento de minerais, remoção de cinzas em usinas de energia, a usina de preparação de carvão transporta lodo de carvão e preparação de carvão de mídia pesada, e a operação de mineração de rios costeiros transporta lodo, etc. A concentração em peso do lodo que pode lidar é de 45% de argamassa e 60% de lodo; o modo de transmissão pode ser conexão direta, correia, hidráulica, regulação de velocidade por conversão de frequência, etc., e também pode ser operado em série ou em paralelo de acordo com as necessidades do usuário.

Bomba de lodo horizontal ZJFaixa de parâmetros:

Diâmetro de saída da bomba: 40-550 (mm);

Faixa de vazão: 4,5 m3/h -7600 m3/h,

Faixa de altura manométrica: 6m-134m.

Princípio de funcionamento da Bomba de lodo horizontal ZJ

Sob a ação da força centrífuga, o líquido é lançado do centro do impulsor para a borda externa e ganha energia, deixando a borda externa do impulsor em alta velocidade e entrando no invólucro da bomba voluta. No invólucro da bomba voluta, o líquido desacelera devido à expansão gradual do canal de fluxo e converte parte da energia cinética em energia de pressão estática. Finalmente, ele flui para o tubo de descarga em uma pressão mais alta e é enviado para o local desejado. Quando o líquido flui do centro do impulsor para a borda externa, um certo vácuo é formado no centro do impulsor. Como a pressão acima do nível do líquido no tanque de armazenamento é maior que a pressão na entrada da bomba, o líquido é continuamente pressionado no impulsor.

Características estruturais da Bomba de lodo horizontal ZJ:

• O grande diâmetro e o balanço curto garantem a rigidez do eixo e são adequados para alta potência e condições de trabalho severas.

• A luva de aço inoxidável endurecido tem um ajuste folgado com o eixo, e anéis de vedação são instalados em ambas as extremidades para proteger o eixo contra desgaste e corrosão.

• Tanto as placas de cobertura dianteira quanto traseira do impulsor possuem palhetas auxiliares, que podem reduzir o refluxo e reduzir a pressão de vedação.

• O corpo da bomba e a tampa da bomba são feitos de material de ferro fundido dúctil com nervuras fortes adicionais para garantir a capacidade de suportar alta pressão.

• As peças de passagem são feitas de uma variedade de ligas anti-desgaste de alto cromo ou borrachas com diferentes propriedades. São resistentes à abrasão, impacto e erosão, o que prolonga muito a vida útil da bomba.

• O impulsor adota métodos como canais de fluxo largos e palhetas côncavas para melhorar as capacidades de transbordamento e anti-abrasão e prolongar a vida útil.

• As vedações do eixo podem ser na forma de vedações de gaxeta, vedações de impulsor auxiliar, vedações mecânicas, etc., para atender aos requisitos de vedação de diferentes condições de operação.

• A posição de saída da bomba pode ser instalada e usada em oito ângulos diferentes em intervalos de 45° e girada conforme necessário.

• O conjunto do rolamento está disponível com lubrificação a óleo fino e lubrificação com graxa. Escolha o método de lubrificação apropriado de acordo com diferentes condições de trabalho.

Condições de trabalho:

Aplicação:

Fotografia do produto

Tabela de parâmetros de desempenho
