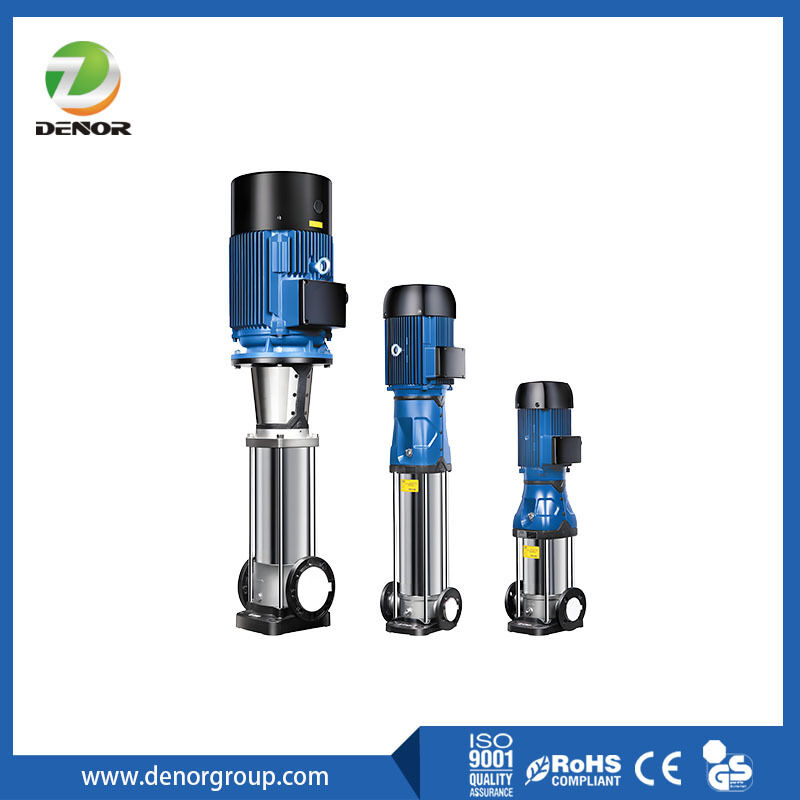

Bomba de várias etapas vertical CDL/CDLF

A bomba centrífuga de vários estágios vertical CDL/CDLF da Denor alcança uma alta tensão por meio da ligação em série dos rotores de vários estágios, o que é adequado para cenários com requisitos elevados de pressão do líquido.Os domínios comuns incluem o abastecimento de água secundária para edifícios residenciais e de escritórios de grande altura, resolvendo o problema da pressão insuficiente do solo e assegurando uma pressão de água estável.

As bombas CDL/CDLF verticais de vários estágios são concebidas para uma variedade de aplicações, desde o bombeamento de água potável até ao bombeamento de líquidos industriais.fluxo nominal diferente, diferentes faixas de pressão.
O CDL é adequado para líquidos não corrosivos.
O CDLF é adequado para líquidos ligeiramente corrosivos.

As bombas Denor CDL/CDLF adotam um novo tipo de tecnologia de vedação para desmontar facilmente a vedação mecânica do invólucro de aço inoxidável.O eixo de saída do motor se conecta diretamente com o eixo da bomba através de um acoplamentoO cilindro resistente à pressão e os componentes de passagem de fluxo são fixados entre a cabeça da bomba e a secção de entrada e saída com parafusos de suspensão.A entrada e saída estão localizados no fundo da bomba no mesmo planoEste tipo de bomba pode ser equipado com um protetor inteligente para evitar eficazmente a secagem, desfase e sobrecarga.

Em resumo, a bomba centrífuga de vários estágios vertical CDL/CDLF da Denor fornece uma solução poderosa e eficiente para o transporte e circulação de água.O seu desempenho e fiabilidade tornam-no a escolha preferida para a indústria.É uma escolha ideal para o abastecimento de água em edifícios altos, processos industriais de alta pressão e sistemas energéticos.

Significado do modelo:

Tomemos 50 CDLF 18-15x6 como exemplo:
50 --- Diâmetro de saída e saída ((mm)
CDL --- Bomba de tubulação vertical de vários estágios
F --- As partes de passagem de fluxo são de aço inoxidável
18 --- Fluxo ((m3/h)
15 --- Cabeça (m)
6 --- Número de estágio

Aplicação:

1. Fornecimento de água: filtragem e transporte de instalações de abastecimento de água, abastecimento de água do distrito de instalações de abastecimento de água, pressurização de tubulações principais, pressurização de edifícios de grande altura.
2Pressurização industrial: sistema de água de processamento, sistema de limpeza, sistema de lavagem a alta pressão, sistema de combate a incêndios.
3- Transporte de líquidos industriais: sistemas de arrefecimento e de ar condicionado, sistemas de alimentação de água e de condensação de caldeiras, máquinas-ferramentas, transporte de ácidos e de substâncias alcalinas.
4Tratamento de águas: sistemas de ultrafiltração, sistemas de osmose reversa, sistemas de destilação, separadores e sistemas de tratamento de águas para piscinas.
5Irrigação: irrigação de terras agrícolas, irrigação por aspersores, irrigação por gotejamento.

6- Combate a incêndio.



Características:

1Adopta um excelente modelo hidráulico e tecnologia de fabrico avançada, o que melhora muito o desempenho e a vida útil da bomba.
2Esta máquina utiliza vedações mecânicas de carburo cimentado e borracha de flúor para a vedação do eixo, o que pode melhorar a fiabilidade da operação da bomba e a temperatura do meio de transporte.
3A parte de transbordamento da máquina é feita de estampagem e soldagem de chapas de aço inoxidável, tornando a bomba adequada para meios ligeiramente corrosivos.
4Com estrutura compacta, pequeno tamanho, peso leve, baixo ruído, efeito significativo de poupança de energia e manutenção conveniente.
5A entrada de água e a saída da bomba centrífuga CDL/CDLF estão situadas na mesma linha horizontal do banco da bomba, que pode ser utilizado directamente na tubulação.
6Esta máquina utiliza um motor padrão, e os utilizadores podem equipar facilmente o motor de acordo com as suas necessidades.
7Os protetores inteligentes podem ser equipados de acordo com as necessidades do utilizador para proteger eficazmente a bomba de secagem, falta de fase e sobrecarga.



Dados dos parâmetros:

Modelo	Potência	Taxa de fluxo	1	1.2	1.6	2	2.4	2.8	3.2	3.5
	(KW)	(m3/h)
CDL2.2	0.37	H (((m)	18	17	16	15	13	12	10	8
CDL2.3	0.37	H (((m)	27	26	24	22	20	18	15	12
CDL2.4	0.55	H (((m)	36	35	33	30	26	24	20	16
CDL2.5	0.55	H (((m)	45	43	40	37	33	30	24	20
CDL2.6	0.75	H (((m)	53	52	50	45	40	36	30	24
CDL2.7	0.75	H (((m)	63	61	57	52	47	41	35	28
CDL2.9	1.1	H (((m)	80	78	73	67	61	54	45	37
CDL2.11	1.1	H (((m)	98	95	89	82	73	64	54	44
CDL2.13	1.5	H (((m)	116	114	106	98	89	78	65	52
CDL2.15	1.5	H (((m)	134	130	123	112	100	90	73	60
CDL2.18	2.2	H (((m)	161	157	148	136	121	108	91	76
CDL2.22	2.2	H (((m)	197	192	180	165	148	130	110	90
CDL2.26	2.2	H (((m)	232	228	214	198	179	158	130	110
