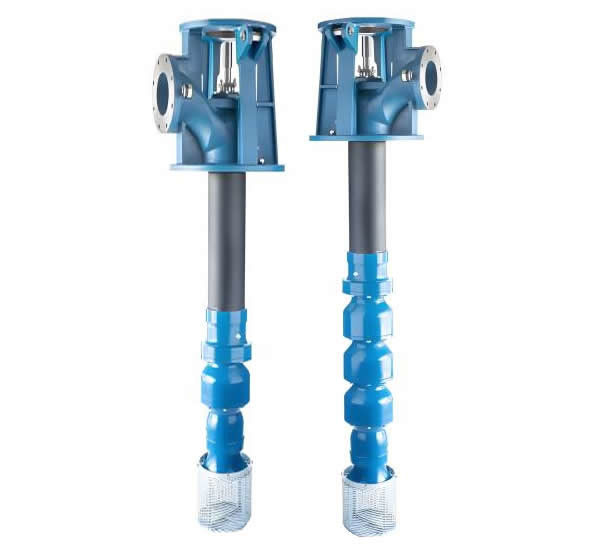

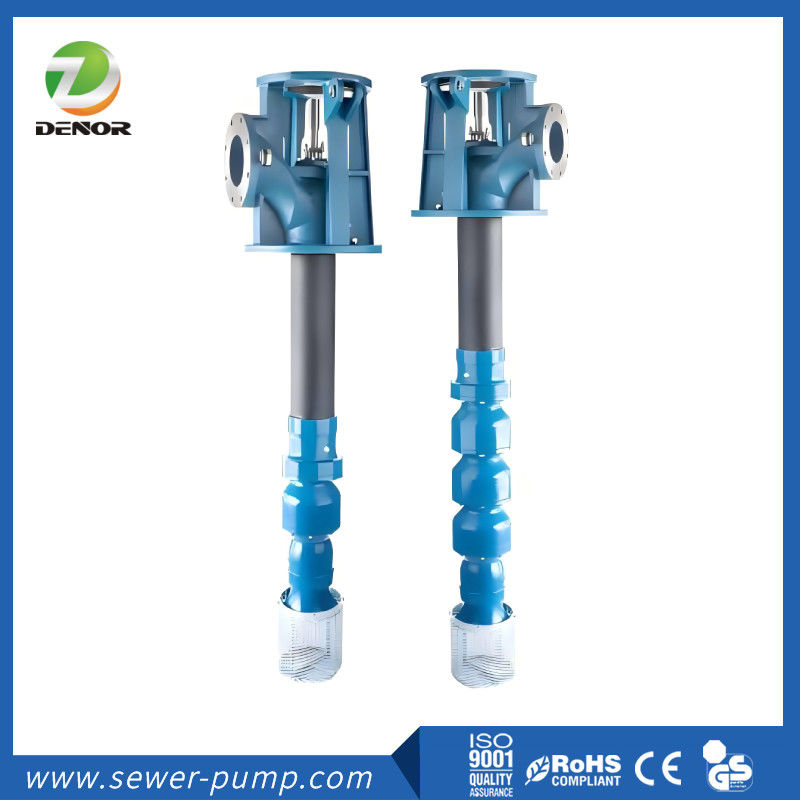

Bomba de eixo longo vertical para irrigação de campos
LC type farm irrigation vertical long-axis pump is an advanced and mature series of products developed to meet the needs of the domestic market by absorbing the advanced design and manufacturing experience of vertical long-axis pumps at home and abroadEste produto pode ser utilizado para o transporte de líquidos tais como água limpa abaixo de 55°C, água da chuva, água de óxido de ferro, esgoto, águas residuais industriais corrosivas, água do mar, etc.;Pode transportar líquidos a 90°CÉ amplamente utilizado em empresas de água, usinas de tratamento de águas residuais, usinas de energia, usinas siderúrgicas, minas e outras empresas industriais e de mineração, bem como abastecimento de água e drenagem municipais,Irrigação de terras agrícolas, projectos de controlo de inundações e de drenagem.
200LC-23A × 2-LH
O diâmetro da saída da bomba de água é φ200 mm;
Uma bomba de eixo longo vertical LC·;
23 Quando a hélice não estiver cortada, a cabeça do ponto de projeto de um estágio da bomba é de 23 m (cabeça total da bomba = cabeça de um estágio × número de estágios da hélice);
Código de corte do diâmetro exterior do impulsionador;
×2 O número de estágio da hélice é 2 (omitido quando o número de estágio é 1);
L'profundidade submersa (L≤40m, em m);
H·Bomba de água com tubo de protecção (omitido se não tiver tubo de protecção).
Nota: O formato do modelo de calibre 100 e de calibre 150 é 100LC50-20A×2-L, 150LC140-15A×2-L, onde 50 e 140 representam o caudal do ponto de projeto da bomba.O formato do modelo de bombas verticais de eixo longo de calibre 200 a 1000 não inclui parâmetros de caudal.
Taxa de fluxo: 50~8400 m3/h;
Elevação: 15 a 150 m.
●Características estruturais e princípio de funcionamento
A porta de sucção da bomba vertical de eixo longo do tipo LC para a irrigação de terras agrícolas é vertical para baixo, a saída é horizontal, é necessária a arranque sem vácuo, instalação de uma única fundação,a bomba de água e o motor estão directamente ligados, e a fundação ocupa uma pequena área; olhando para baixo a partir da extremidade do motor, o rotor da bomba de água gira no sentido anti-horário e as principais características são
1O software de concepção hidráulica é utilizado para otimizar o projeto, com desempenho superior, e é dada plena consideração ao desempenho anti-abrasion do corpo da hélice e da vela de guia,que aumenta muito a vida do impulsionador, corpo de pá de guia e outras partes; o produto funciona sem problemas, com segurança e fiabilidade, e é altamente eficiente e de poupança de energia.
2A entrada de uma bomba vertical de eixo longo de tipo LC, que economiza energia, está equipada com uma tela de filtragem com o tamanho adequado do orifício.que pode impedir eficazmente que grandes partículas de impurezas entrem na bomba e danifiquem a bomba, reduzindo ao mínimo as perdas de entrada e melhorando a eficiência da bomba.
3O impulsionador da bomba vertical de eixo longo de tipo LC, que economiza energia, adota um buraco de equilíbrio para equilibrar a força axial.As capas dianteira e traseira da hélice estão equipadas com anéis de vedação substituíveis para proteger a hélice e o corpo da pá de guia.
4Os componentes do rotor de uma bomba de eixo longo vertical de tipo LC, que poupa energia, incluem o impulsor, o eixo do impulsor, o eixo intermediário, o eixo superior, o acoplamento, a porca de regulação e outras partes.
5O eixo intermédio, o tubo de água e o tubo de protecção da bomba de eixo longo vertical de tipo LC são de secção múltipla, e o eixo é ligado por acoplamento roscado ou acoplamento de manga;O número de tubos de água pode ser aumentado ou diminuído de acordo com as necessidades do utilizador para se adaptar a diferentes profundidades subaquáticas.O corpo da hélice e da pá de guia pode ser de um estágio ou de vários estágios para se adaptar a diferentes requisitos de elevação.
6O comprimento de um único eixo é razoável e a rigidez é suficiente.
7O tubo de água de uma bomba vertical de eixo longo de tipo LC, que economiza energia, é ligado por uma flange e há um corpo de rolamento de guia entre duas secções adjacentes do tubo de água.Os rolamentos de guia são instalados no corpo do rolamento de guia e no corpo da pá de guiaOs rolamentos de guia são feitos de politetrafluoroetileno, ceron ou borracha nitril. O tubo de protecção é utilizado para proteger o eixo e o rolamento de guia.o tubo de protecção pode ser cancelado, e o rolamento de guia não precisa de ser ligado à água de arrefecimento e lubrificação externa; no transporte de águas residuais, o tubo de protecção deve ser instalado,e o rolamento de guia deve estar ligado à água de arrefecimento e lubrificação externa (a bomba de água está equipada com um sistema de vedação automática. Após a bomba de água ser parada, o sistema de vedação auto-fechado pode impedir que os esgotos entrem no rolamento de guia).
8. The residual axial force and weight of the rotor components of the LC type energy-saving vertical long-axis pump can be borne by the thrust bearing in the motor support or by the motor with thrust bearingO rolamento de tração é lubrificado com graxa (também conhecido como lubrificação a óleo seco) ou óleo lubrificante (também conhecido como lubrificação a óleo fino).
9A vedação do eixo da bomba de eixo longo vertical de tipo LC, que economiza energia, é uma vedação de embalagem, e a vedação do eixo e o rolamento de guia estão equipados com mangas substituíveis para proteger o eixo.A posição axial da hélice é regulada pela extremidade superior do componente de tração ou pela porca de regulação no acoplamento da bomba, o que é muito conveniente.
10As bombas verticais de longo eixo, de tipo LC e de poupança de energia, com diâmetros de saída de φ100 e φ150, só são utilizadas para transportar água limpa à temperatura ambiente, sem tubos de protecção,e os rolamentos de guia não necessitam de lubrificação externa com água lubrificanteSe o utilizador precisar de bombas verticais de eixo longo de calibre φ100 e φ150 com tubos de protecção, a nossa empresa pode fornecer soluções técnicas adicionais.
1O desempenho das bombas verticais de eixo longo LC pode ser encontrado na tabela de parâmetros de desempenho.Os parâmetros indicados no quadro são o desempenho do ensaio de água limpa à temperatura ambiente, sem tubos de água e filtros, sob uma atmosfera.Para o cálculo da cabeça do dispositivo, a perda de tubulações e filtros de água é estimada em 1 m por 5 m.
2O motor está configurado de acordo com γ≤1100kg/M3.O YLS é um motor de 6 kV, e um motor de 10 kV pode ser equipado conforme necessário.
3. No momento da encomenda, indicar o modelo da bomba, os parâmetros de desempenho, o tipo de líquido (ver "Tabela de materiais das peças principais"), o material das peças principais, a profundidade de imersão L, se dispõe de um tubo de protecção,etc..; no caso do transporte de águas residuais, devem igualmente ser indicados o tamanho máximo das partículas de águas residuais e a sua gravidade específica.
4Se a temperatura do líquido transportado for superior a 55°C, deve ser indicada.
●Lista de materiais da peça:
|
|
Shimizu
|
Resíduos
|
água do mar
|
|
Ⅰ
|
Ⅱ
|
III.
|
IV
|
|
Boca do sino
|
HT200
|
HT200 ou QT400-18
|
HT200Ni2Cr
|
Aço inoxidável 321 ou 316L
|
|
Impeller
|
HT200
|
QT400-18 ou aço fundido ou ZG1Cr13Ni1
|
ZG1Cr18Ni9Ti
|
ZCuZn16Si4 ou 316L aço inoxidável
|
|
Anel de vedação☆
|
HT200
|
QT400-18 ou 2Cr13
|
HT200Ni2Cr
|
ZCuZn16Si4 ou 316L aço inoxidável
|
|
Paleta de guia
|
HT200
|
QT400-18 ou aço fundido
|
HT200Ni2Cr
|
ZG00Cr17Ni14Mo2
|
|
Tubos de água, tubos de protecção
|
Q235-A
|
Q235-A
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
|
eixo
|
45 ou 2Cr13
|
45 ou 2Cr13
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
|
- O quê?
|
2Cr13
|
2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
|
Rolamento de guia☆
|
PTFE/Sialon/Nitrilo
|
|
Corpo de rolamento de guia
|
HT200
|
HT200 ou QT400-18
|
HT200Ni2Cr
|
ZG00Cr17Ni14Mo2
|
|
Acoplamentos com rosca e mangas
|
45 ou 2Cr13
|
40Cr ou 2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
|
Cotovelo de saída
|
Q235-A
|
Q235-A
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
|
Suporte motor
|
Q235-A
|
Q235-A
|
Q235-A
|
Q235-A
|
Nota: O material pode ser selecionado de acordo com os requisitos do utilizador e as peças marcadas com ☆ são peças de desgaste.
Álbum do local de produção da bomba de eixo longo vertical:
